    欧洲经典的空气源热泵采暖系统图及解析

    1970-01-01

      热泵的起源可以追溯到19世纪,经过长时间的实践发展,无论是热泵技术的种类(水源热泵、地源热泵、空气源热泵等),还是热泵的使用领域(大型商用、小型家用,热水、冷暖等),这些在国外都已经非常成熟,特别是热泵的起源地欧洲,热泵的发展比较发达。我们来介绍下德国和瑞典热泵采暖的经典工程系统图,看看他们的热泵采暖是如何做的。

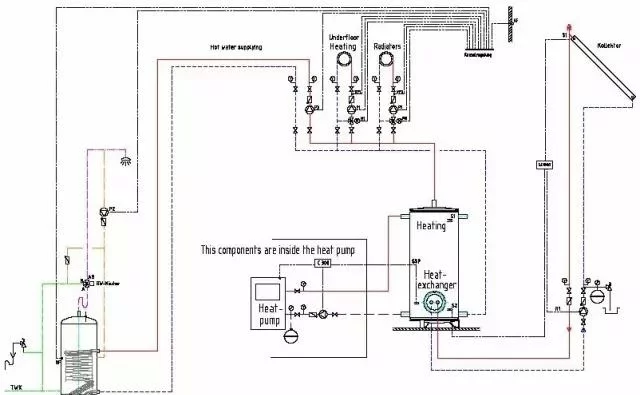

    德国的热泵采暖工程图


    太阳能、热泵等多热源配合,洗浴用水与热泵水分开

    亮点:太阳能、热泵等多热源配合,洗浴水与热泵水分开。

    亮点1:多热源配置:既有太阳能也有热泵,甚至还有备用电辅助;

    亮点2:太阳能的水与采暖的水,都通过水水换热,严格不混水;

    亮点3:洗浴用水与热媒水也是通过水水换热,严格不混水;

    亮点4:每天地方的热媒水各自通过一个小泵进行驯化,而不是用一个大泵代替;

    亮点5:洗浴热水回水循环是必备的,避免浪费水。

    可以看到工程图上还有很多的阀件、传感器、膨胀罐等等。要知道,这只是普通的家庭采暖系统,很多国内的消费者、经销商甚至是热泵厂家都觉得根本没那必要,我们国内的热泵采暖要求是物美价廉,能省则省。这才真正体现出德国人的严谨。

    从上面的热泵采暖工程图我们就能知道,其实每个德国的家庭,都是按照一个热能源站的标准做的。这可能也是未来国内的家居系统发展设想——家庭能源站,结合家庭大数据,分析出哪里需要冷,比如冰箱、饮水机、空调、新风处理,就送到哪里去,哪里需要热,如采暖、烘干、洗衣、洗浴,就送到哪里去,制冷同时再把热量回收备用!但这是一个很浩大的设想,任重道远。


    瑞典的热泵采暖


    水泵加三通阀切换系统,洗浴用水与采暖用水分离


    亮点1:热泵作为主热源,内置有电辅助;

    亮点2:缓冲水箱是标配,且有很清晰的大小容量计算公式;

    亮点3:用三通阀来切换洗浴和采暖的热需求;

    亮点4:洗浴用水与热媒水通过水水换热,与德国系统一样严格不混水;

    亮点5:此方案共用一个水泵。
